BR9522TA

30MHz～4GHz 增益放大器

Product Data Sheet

8/15/2022

Features

  • 工作频率：30MHz～4GHz
  • 小信号增益：21.4dB@1.6GHz
  • 输出1dB压缩功率：19.9dBm@1.6GHz
  • 噪声系数：2.2dB@1.6GHz
  • 输出三阶交调点：38.6dBm@1.6GHz
  • Vdd=+5V，静态工作电流81mA
  • 封装形式：SOT89（塑封）

Additional Details

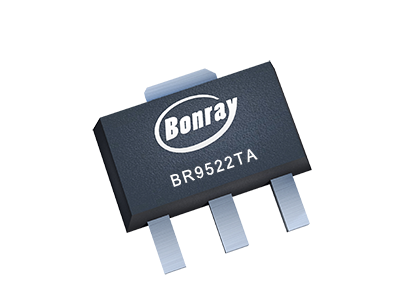

BR9522TA是一款基于GaAs工艺设计的增益放大器芯片。该芯片采用表贴SOT89封装，+5V供电条件下，在1.6GHz处小信号增益21.4dB，噪声系数2.2dB，输出功率1dB压缩点19.9dBm，输出三阶交调点38.6dBm。该芯片在宽带范围内有着良好的输入输出驻波以及高的线性度与低噪声系数。

Documentation

Icon

BR9522TA 增益放大器_V2.1.2

0 file(s) 2 MB Create Date:2022-08-13 Last Update:2023-09-13
